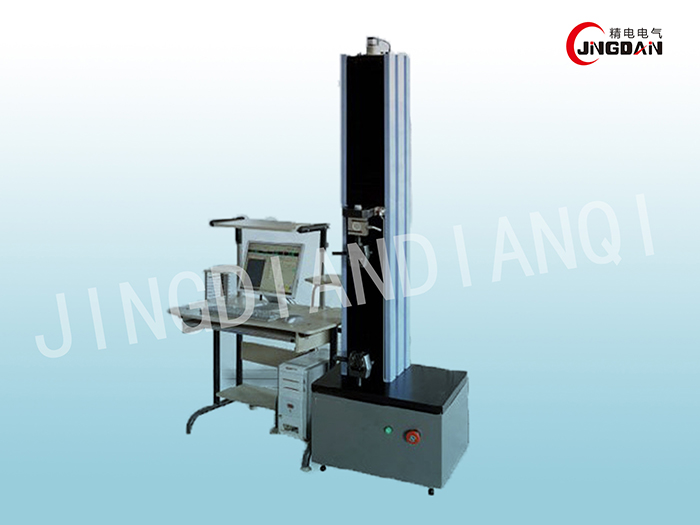

DW-02/05/1/2/5 微机控制电子万能试验机(单臂)

  • 所属分类:电子万能试验机

  • 点击次数:
  • 发布日期:2022-07-01
  • 在线询价
详细介绍

产品名称:DW-02/05/1/2/5 微机控制电子万能试验机(单臂)





产品介绍:

技术参数

项目名称

技术参数和指标

试验力

DW-02

DW-05

DW-1

DW-2

DW-5

200N

500N

1kN

2kN

5kN

试验机精度

1

有效测力范围

2%~100%F.S

力值精度

优于示值的±1%/±0.5%

位移分辨率

0.001mm

位移精度

优于示值的±1%/±0.5%

速度范围

0.001mm/min~500mm/min

速度精度

优于示值的±1%

变形测量范围

2%~100%F.S

大变形测量范围(选配)

10mm~800mm(可定制)

有效拉伸空间

800mm(可定制)

有效压缩空间

800mm(可定制)

拉伸夹具

根据材料选配

安全保护装置

机械限位保护和软件过载保护

主机电源

220V,50Hz



一、主要用途
本款电子万能试验机可对各种金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业,以及高等院校、科研机构、技术监督、质检站所等部门。
可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验,可检测材料的屈服强度、抗拉、压强度、延伸率、非比例强度、弹性模量等参数

二、主机结构
该试验机采用单臂式结构,主机部分由立柱、上横梁、中横梁、工作台组成,调速系统安装在工作台下部,由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转,滚珠丝杠副驱动中横梁,带动拉伸附具(或压缩、弯曲附具)上下移动,实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优点。

三、功能特点

1、采用伺服调速系统及伺服电机,驱动高效减速机及精密丝杠副进行试验,实现试验速度的大范围调节,完成对金属及非金属等材料的拉伸、压缩、弯曲、抗折试验,可自动求取材料的拉伸强度、弯曲强度、屈服强度、伸长率、弹性模量及剥离强度,并能自动打印:力-时间、力-位移曲线及试验结果报告。
2、计算机闭环控制,对试验结果自动存储,试验结果可任意存取,随时模拟再现。
3、采用品牌计算机并配有Windows10电子万能试验机专用软件,根据国家标准或用户提供的标准测量材料的性能参数,对试验数据进行统计和处理,输出打印各种要求的试验曲线及试验报告:可选择应力一应变、负荷一应变、负荷一时间、负荷一位移、位移一时间、变形一时间等多种试验曲线的显示、放大、比较及对试验过程的监控、智能、方便。

四、试验力测量:
负荷测量:选用高精度轮辐式负荷传感器,配以高性能的测量放大系统,保证了试验力的高分辨率。可根据用户需求配置多个传感器,实现试验力宽范围的测量。
位移测量:采用2000P/R高精度光电编码器与精密丝杠同轴转动,通过数字电路实现衡量位动力控制系统,采用全数字伺服控制器,控制高性能的伺服电机驱动同步齿形带,带动两对高精度无间隙的精密丝杠传动,具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。

五、变形测量系统
可根据试验标准的要求来选配大变形测量系统

六、保护装置
根据不同的试验,可调节限位保护开关位置,最有效防止夹具对撞。具有过载、过流、漏电等保护功能。



本文网址:www.jnjddq.com

关键词:DW-02/05/1/2/5 微机控制电子万能试验机(单臂)
